T - typ odbočné svorky

  • stabilní funkce kontaktu, zvláště na Al vedení
  • perfektní a přesné uložení velkého počtu rozsahu průřezů vodičů
  • jemně rýhované lože vodiče, pro lepší kontakt
  • vhodné pro použití při domácích opravách
  • vhodné i jako nulová svorka
typ na průřez mm2 svorka balení ks
hlavní odbočný rozměry mm šrouby
a b vnější šestihran vnitřní šestihran KS DIN 475 velikost
109 001 6-50 4-25 15 31 ×   10 M6 100
109 169 15 31   × 5 M6 100
109 003 50-120 6-50 18 44 ×   13 M8 50
198 395* 18 44 ×   13 M8 50
109 170 18 44   × 6 M8 50
109 004 33 44 ×   13 M8 30
109 006 70-150 50-70 42 57 ×   13 M8 15
109 120 95-150 95-150 47 62 ×   13 M8 12
109 007 120-185 6-50 18 48 ×   13 M8 50
109 171 18 48   × 6 M8 50
109 121 150-240 120-185 54 75 ×   17 M10 8

* lepší kvalita šroubů

Materiál svorek
Tělo svorky: slitina mědi
Šrouby: galvanizovaná ocel
Podložka: galvanizovaná pružná ocel

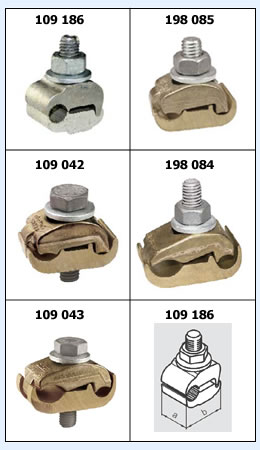

Paralelní odbočné svorky

  • vhodné pro plné i slaněné vodiče
  • malý rozměr svorky, vhodný pro zalévání do pryskyřice
  • vhodné i jako nulová svorka
  • perfektní a přesné uložení velkého počtu rozsahu průřezů vodičů
typ na průřez mm2 svorka balení ks
hlavní odbočný rozměry mm šrouby
a b KS DIN 475 velikost
109 186* do 8 1,5-2,5 RE 18 26 13 M8 50
109 042 6 RE-70 6 RE-35 18 32 13 M8 50
109 085 18 32 13 M8 100
109 043 50-150 16-50
2x16		 20 39 13 M8 50
198 084 20 39 13 M8 50

* galvanizovaný

Materiál svorek
Tělo svorky: slitina mědi
Šrouby: galvanizovaná ocel
Podložka: galvanizovaná pružná ocel

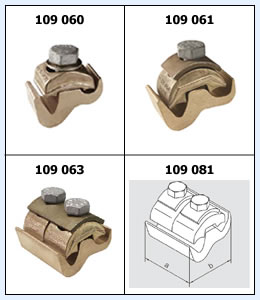

Paralelní odbočné svorky pro hlavní sektorový vodič

  • perfektní a přesné uložení velkého počtu rozsahu průřezů vodičů
  • jemně rýhované svorkové lože vodiče, pro lepší kontakt
  • vhodné pro plná i slaněná jádra
  • vhodné pro použití při domácích opravách
  • vhodné i jako nulová svorka
  • vzájemné spojení dvou odbočných vodičů
  • malý rozměr svorky, vhodný pro zalévání do pryskyřice

typ na průřez mm2 svorka balení ks
hlavní odbočný rozměry mm povrchová úprava šrouby
a b bez úpravy pocínovaný KS DIN 475 velikost
109 060 35-70 SE
25-50 SM		 6-35 RE
6-35 RM		 16 28 ×   11 M7 100
109 150 16 28   × 11 M7 100
109 062 32 28 ×   11 M7 50
109 151 32 28   × 11 M7 50
109 061 70-150 SE
50-120 SM		 16-70 RE
16-70 RM		 20 40 ×   13 M8 50
109 154 20 40   × 13 M8 50
109 063 40 40 ×   13 M8 25
109 155 40 40   × 13 M8 25
109 080 70-185 SE
50-150 SM		 16-70 RM
16-95 SE
95 SM		 23 44 ×   13 M8 20
109 156 23 44   × 13 M8 20
109 081 70-185 SE
50-150 SM		 16-120 RM
150 SE
120 SM		 47 44 ×   13 M8 15
109 157 47 44   × 13 M8 15

Materiál svorek
Tělo svorky: slitina mědi, bez úpravy nebo pocínovaná
Šrouby: galvanizovaná ocel
Podložka: galvanizovaná pružná ocel
Kónická podložka: galvanizovaná pružná ocel

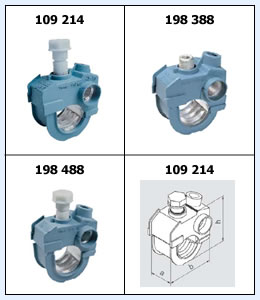

Paralelní odbočné svorky samořezné, izolované

  • vhodné pro instalaci pod napětím, bez nutnosti odizolování vodiče
  • oddělená instalace hlavního a odbočného vodiče, větší bezpečnost práce během instalace
  • spolehlivé spojení svorky s vodičem díky samořeznému šroubu
  • perfektní a přesné uložení velkého počtu rozsahu průřezů vodičů
typ na průřez mm2 svorka balení ks
hlavní odbočný rozměry mm kontaktní šroub
a b h vnější šestihran vnitřní šestihran KS DIN 475 velikost utahovací moment [Nm]
109 214 16RE - 150SE 2,5- 50RM 25 45 45 ×   13 M10x1 14 10
  × 5 M10 ---
198 388 16RE - 150SE 2,5-
70SE		 25 45 45   × 5 M10x1 15-20 10
  × 5 M10 ---
198 408 16RE - 150RM 2,5-
50RM		 25 45 50 ×   13 M10x1 14 10
  × 5 M10 ---

Materiál svorek
Kontaktní šroub (hlavní kabel): elektrolytická měd, pocínovaná
Kontaktní šroub (odbočný kabel): galvanizovaná ocel
Hlava šroubu: plast vyztužený skelnými vlákny
Izolace těla svorky: plast vyztužený skelnými vlákny
