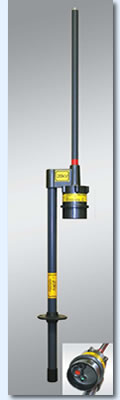

ARCUSBASIC
Kapacitní vysokonapěťová zkoušečka
Pro použití v rozvodných stanicích a na vrchní vedení,
určená pro normální klimatické podmínky.
|
- pro jmenovité napětí 7,2kV, 12kV nebo 24kV / 50 Hz
- optická indikace červená a zelená LED dioda
- integrované samotestovací zařízení zkušební elektrody (VSG*)
- k dispozici v jednodílném provedení nebo s demontovatelnou izolační rukojetí
- testováno dle IEC 61243-1:2003
- nástěnný držák, transportní brašna, skladovací pouzdro a nástavce na zkušební elektrodu jsou k dispozici na přání
*VSG - Samotestovací elektroda.
Pomocí paralelně zapojeného vodiče ve zkušební elektrodě dochází ke kompletnímu otestování této zkušební elektrody.
| Materiál (hlavní části) |
| Zkušební elektroda (1) |
galvanicky pocínovaná mosaz |
| Prodloužená zkušební část (2) |
plastová trubice Ø24 mm |
| Kryt (3) |
polyamid |
| Izolační rukojeť (4) |
plastová trubice Ø33 mm |
|

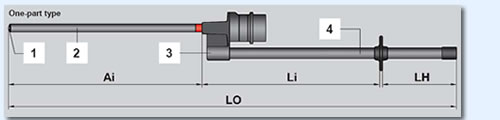

Jednodílné provedení
Jednodílné provedení
| Nominální napětí UN |
Ai [mm] |
Li [mm] |
LH [mm] |
LO [mm] |
Typ |
| 7,2kV |
600 |
550 |
230 |
1388 |
610 308 |
| 12kV |
600 |
550 |
230 |
1388 |
610 309 |
| 24kV |
600 |
550 |
230 |
1388 |
610 310 |
|

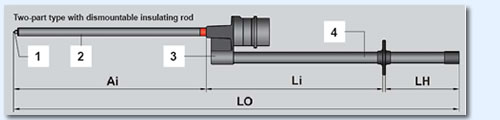

Dvoudílné provedení s demontovatelnou izolační rukojetí
Dvoudílné provedení s demontovatelnou izolační rukojetí - transportní délka 800mm
| Nominální napětí UN |
Ai [mm] |
Li [mm] |
LH [mm] |
LO [mm] |
Typ |
| 7,2kV |
600 |
550 |
230 |
1388 |
610 311 |
| 12kV |
600 |
550 |
230 |
1388 |
610 312 |
| 24kV |
600 |
550 |
230 |
1388 |
610 313 |
|
