SOUPRAVY PRO TRAFOSTANICE

a volné vedení do 40,5 Kv

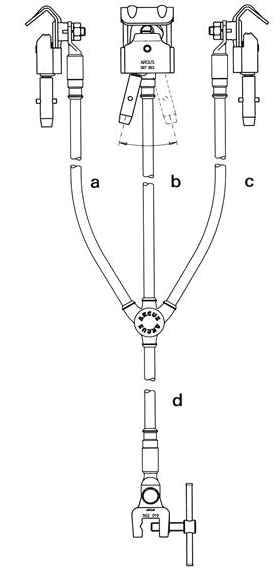

Tato souprava je osazena vodičovými svorkami typu 507 003. Tyto svorky mají veliký svorkový rozsah a jsou vyrobeny pocínované slitiny mědi.
Výkyvná ovládací hřídel svorky umožňuje snadnou montáž soupravy v různých pozicích.

Svorkový rozsah:
- lano 16 - 240 mm2 RM
- kulový 4,5 - 20 mm
- plochý vodič do 20 mm
Pro hliníkové a měděné vodiče.

Spojovací kus je lisován, finálně šroubován a spolu s kabelovými oky pokryt průhlednou odolnou izolací.

Zemnící propojení je provedeno pomocí zemnící svorky typu 502 016. Tato svorka je vyrobena z vysoce kvalitní slitiny mědi, osazené kotvícím šroubem z galvanizované oceli.


Typové označení Průřez lana (mm2) Ir/tr
( kA/s )		 Délky Cu lan Váha soupravy
v kg
a,b,c d
512 148 25 5 / 1 2000 3000 6,5
512 149 35 7,5 / 1 2000 3000 7,6
512 150 50 10 / 1 2000 3000 8,8
512 151 70 13,5 / 1 2000 3000 12,2

Pro více informací nahlédněte na naše www:
Vodičové svorky
Zemnící svorky
Zemnící manipulační tyče

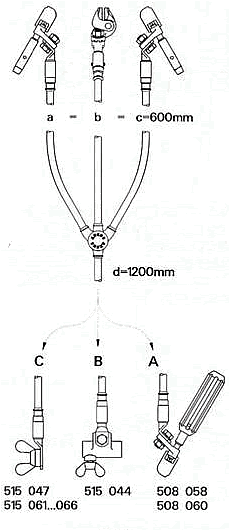

SOUPRAVY PRO TRAFOSTANICE

se svorkami pro kulové body do 40,5kV

Průřez lana (mm2)
Objednací číslo Typ zemního připojení Zkratovací lano(mm2) Zemnící lano Ir/tr
(kA/s)		 Váha svorky
v kg
Zkratovací souprava s vodičovými svorkami
typ 508 057 (Ø 20 )
512 087 A (Ø20) 25 25 5/1 1,7
512 088 B 1,65
512 089 C (M12) 1,45
512 090 A (Ø20) 35 35 7,5/1 1,9
512 091 B 1,8
512 092 C (M12) 1,6
512 093 A (Ø20) 50 50 10/1 2,8
512 094 B 2,7
512 095 C (M12) 2,5
512 096 A (Ø20) 70 70 13,5/1 3,8
512 097 B 3,7
512 111 C (M12) 3,6
512 112 A (Ø20) 95 95 18/1 5,1
512 113 B 5,0
512 114 C (M12) 4,9
Zkratovací souprava s vodičovými svorkami
typ 508 059 (Ø 25 )
512 115 A (Ø25) 95 95 18/1 5,4
512 116 B 5,3
512 117 C (M16) 5,2
512 118 A (Ø25) 120 120 24/1 7,1
512 119 B 7,0
512 120 C (M16) 6,9

Pro více informací nahlédněte na naše www:
Vodičové svorky pro kulové body
Zemnící svorky
Kulové čepy - pevné body
Zemnící manipulační tyče

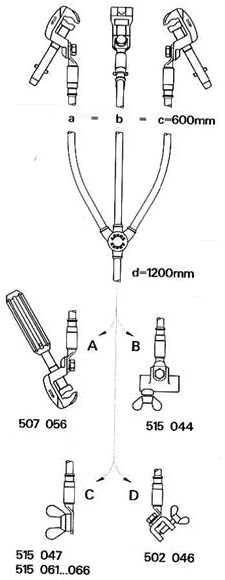

SOUPRAVY PRO TRAFOSTANICE

s univerzálními vodičovými svorkami

Pro transformační stanice do 40,5 kV. Univerzální svorky jsou určeny k připojení na ploché a kruhové vodiče, jakož i na vodičové pevné body a kulové body.
Průřez lana (mm2)
Objednací číslo Typ zemního připojení Zkratovací lano(mm2) Zemnící lano Ir/tr
(kA/s)		 Váha svorky
v kg
Zkratovací souprava s univerzálními vodičovými
svorkami typ 507 042 (Ø 20 )
512 156 A (Ø20) 25 25 5/1 2,10
512 157 B 1,80
512 158 C (M12) 1,60
512 159 D 1,60
512 160 A (Ø20) 35 25 7,5/1 2,50
512 161 B 2,20
512 162 C (M12) 2,00
512 163 D 2,00
512 164 A (Ø20) 50 25 10/1 2,90
512 165 B 2,70
512 166 C (M12) 2,50
512 167 D 2,50
512 168 A (Ø20) 70 35 13,5/1 3,90
512 169 B 3,70
512 170 C (M12) 3,50
512 171 D 3,50
512 187 A (Ø20) 95 35 18/1 4,20
512 188 B 3,90
512 189 C (M12) 3,80
512 190 D 3,80
Zkratovací souprava s univerzálními vodičovými
svorkami typ 507 043 (Ø 25 )
512 172 A (Ø20)1 95 35 18/1 4,80
512 173 B 4,50
512 174 C (M12)2 4,40
512 175 D 4,40
512 176 A (Ø20)1 120 50 24/1 5,70
512 177 B 5,50
512 178 C (M12)2 5,40
512 179 D 5,40

1) k dodání též pro kulový bod Ø25 mm ( 507 057 )
2) k dodání též s křídlovou maticí M16 ( 515 132 )

Pro více informací nahlédněte na naše www:
Vodičové svorky pro kulové body
Zemnící svorky
Kulové čepy - pevné body
Zemnící manipulační tyče


SOUPRAVY VODIČOVÝMI SVORKAMI

pro připojení na Top Hat kontaktní systém

Plně opláštěné Top Hat kontaktní místo - ukázka montáže

Typové označení Top-Hat
Ø(mm)		 Ir/tr
(kA/s)		 Upozornění
3-pólová souprava Vodičová svorka
512 260 512 260 10 60 26/1 Utahovací moment = 20Nm 2)
512 181 512 181 09 45 28/1
512 181 a
3x504 124 1) 		512 181 09 a
504 124 1) 		25 28/1

1) redukční objímka
2) použijte ovládací tyč s ráčnou, typ 597 330 !

Použití:
- v transformačních stanicích do 40,5 kV s Top-Hat kontaktním systémem
- pro primární testy proudových transformátorů

Konstrukce:
Centrické vodičové svorky s vloženou konickou objímkou a ovládací závitovou hřídelí.
Kontaktní části jsou vyrobeny z pocínované slitiny mědi, mechanické části z galvanizované oceli.
Cu lana jsou dodávána v průřezu 120 mm2 , zkratovací lana délky 500 mm, zemnící lano délky 900 mm.
Spojovací kus je lisován finálně šroubován a potažený průhlednou izolací.
Vysoce ohebné Cu lano potažené průhlednou izolací s nalisovanými kabelovými oky, která jsou taktéž potažena průhlednou izolací.
Pro zemní připojení se používázemní svorka 502 022.
Zemnící ovládací tyč typu 597 330 je vyrobena z trubky z epoxidové pryskyřice tvrzené skelnými vlákny s ochranným PVC nákružkem.
Délka tyče je: 1000 mm.

Pro více informací nahlédněte na naše www:
Vodičové svorky pro kulové body
Zemnící svorky
Kulové čepy - pevné body
Zemnící manipulační tyče


SOUPRAVY S PLOCHÝM PŘEKLENOVACÍM VODIČEM

pro trafostanice do 40,5 kV

V souladu s požadavky na extrémně vysokou zkratovou odolnost soupravy se objevuje tato souprava. Jako propojení fázových vodičů používá profilovaný plochý vodič se speciálními úchyty.
Toto řešení nabízí několik výhod - malý zásah do zařízení při instalaci, málo prostoru pro instalaci, vyšší zkratovou odolnost.

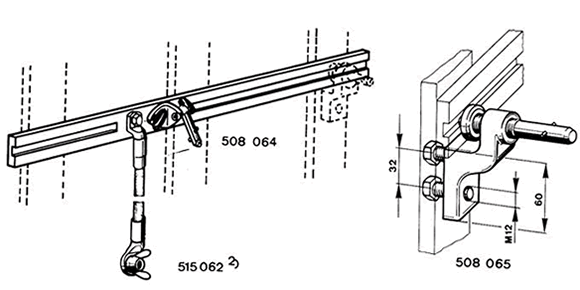

Plochý vodič je připevněn pomocí svorky typu 508 065 pomocí ovládací tyče a utažen. 		Svorka 508 065 je kotvena do vybrání - profilu - v plochém vodiči.

Svorky jsou vyrobeny z galvanizované oceli a jsou vybaveny utahovací závitovou hřídelí s přítlačnými podložkami.

Váha svorky typu 508 065:     0,75 kg

Typové označení Průřez (mm) Délka1)
(mm)		 Materiál Ir/tr 3)
(kA/s)		 Zemnící kabel 2) Váha v kg
508 079 40 x 10 650 Měď 65/1 A=50 mm2
L=2000mm		 4,0
508 075 40 x 10 Hliník 43/1 2,3
508 076 60 x 10 Hliník 61/1 2,7

1) délka odpovídá vzdálenosti mezi fázemi 250 mm, je-li jiná, prosím zdůrazněte tento rozdíl
2) jiná délky a průřezy zemnícího lana jsou k na přání k dispozici
3) uváděná hodnota zkratové odolnosti odpovídá hodnotě Kappa k = 1,3(Is=1,3 x(odmoc.2)=1,84)
