Svorky pro NN volná neizolovaná vedení

Al a Cu klasické proudové odbočné svorky

  • Pro spojení Cu lan a Cu vodičů
  • Pro spojení Al a AlFe lan s Al a AlFe lanem
typ pro lana-kabely informace o šroubech váha
100ks/kg		 balení
ks
průřez mm2 průměr mm počet SW velikost
odbočné svorky pro Cu vedení
101 001 2,6-16 1,8-5,1 1 8 M5 2 100
101 003 2,5-25 1,8-6,3 1 11 M7 4,5 100
101 007 4-35 2,25-7,5 1 11 M7 5,8 50
101 015 6-50 2,75-9,0 1 11 M7 7,2 50
101 019 6-50 2,75-9,0 2 11 M7 13 25
101 025 10-70 4,1-10,5 2 13 M8 18,8 25
101 029 16-95 5,1-12,5 2 13 M8 25,2 25

typ pro lana-kabely informace o šroubech váha
100ks/kg		 balení
ks
průřez mm2 průměr mm počet SW velikost
odbočné svorky pro Al vedení
201 042 10-50 4,1-9,0 2 13 M8 12,2 30
201 046 16-95 5,1-12,5 2 13 M8 18,4 20
201 044 35-150 7,5-15,7 2 17 M10 34,5 12

Materiál Cu svorek
Tělo svorky: vysoce pevnostní elektrolytická měď
Šrouby: vysoce pevnostní slitina mědi F60
Jádro: měď
Podložka: vysoce pevnostní slitina mědi F6

Materiál Al svorek
Tělo svorky: korozi odolná vysokopevnostní slitina Al
Šrouby: žárově zinkovaná ocel
Jádro: korozi odolná vysokopevnostní slitina Al
Podložka: pružná pozinkovaná oce

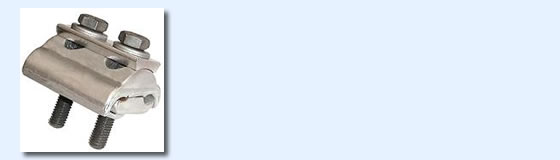

Al / Cu proudové odbočné svorky

  • Pro spojení Al a AlFe lan a vodičů s Cu lany a Cu vodiči
typ pro lana-kabely informace o šroubech váha
100ks/kg		 balení
ks
Al, Fe Cu
průřez mm2 průměr m průřez mm2 průměr mm počet SW velikost
301 015 16-70 5,1-10,5 6-50 2,75-9,0 2 13 M8 18,6 35
301 016 16-150 5,1-15,7 16-95 4,1-12,5 2 13 M8 30 20

Materiál svorek
Tělo svorky: korozi odolná vysoce pevnostní slitina Al s nalisovanou bi-metalovou vrstvou Cu, pro připojení Cu odbočky
Šrouby: žárově zinkovaná ocel
Matice: žárově zinkovaná ocel
Podložka: pružná zinkovaná ocel

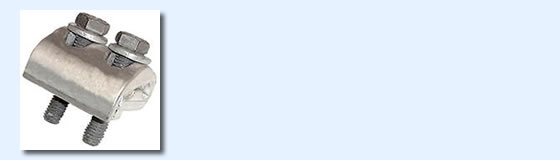

Svorky pro Al a AlFe volná vedení kruhového nebo sektorového průřezu

typ pro lana-kabely informace o šroubech váha
100ks/kg		 balení
ks
kruhový sektorový
průřez mm2 průměr m průřez mm2 počet SW velikost
201 038 35-120 7,5-14 50-150 2 13 M8 12 25

Materiál svorek
Tělo svorky: korozi odolná vysoce pevnostní slitina Al
Šrouby: žárově zinkovaná ocel
Matice: žárově zinkovaná ocel
Podložka: pružná zinkovaná ocel

Cu šroubová odbočná svorka pro Cu vodiče a lana

typ pro lana-kabely informace o šroubech váha
100ks/kg		 balení
ks
průřez mm2 průměr m SW tělo SW matice velikost
115 001 10 4,1 11 12,7 M9,5x1 1,4 200
115 002 16 5,1 12,7 17,5 M12,5x1,25 2,5 100
115 003 25 6,3 14,3 19 M14x1,25 3,4 100
115 004 35 7,5 17,5 22,2 M17x1,5 5,6 100
115 005 50 9,0 19 25,4 M9x1,5 7,8 50
115 006 70 10,5 22,2 28,2 M22x2 11,4 50
115 007 95 12,5 25,4 33,3 M25x2 17,5 30

Materiál svorek
Tvrzená slitina mědi

Univerzální svorka pro Al a AlFe vodiče a lana

typ pro lana-kabely informace o šroubech váha
100ks/kg		 balení
ks
průřez mm2 průměr m počet SW velikost
203 041 16-95 5,1-12,5 2 13 M8 9,2 30

Materiál svorek
Tělo svorky: korozi odolná vysoce pevnostní slitina hliníku
Šrouby: žárově zinkovaná ocel
Podložka: pružná zinkovaná ocel
