DRÁŽNÍ ZKRATOVACÍ SOUPRAVA TRAKČNÍ VEDENÍ

Tyto soupravy plně odpovídají požadavkům Českých drah a Deutsche Bahn. Možnost sestavení jakékoliv soupravy dle vašich požadavků.

Objednací číslo
Volný traťový profil Traťový profil s překážkou Souprava obsahuje Váha v kg
Větší skladovací nároky - pro lokální skladování
512 055 -- 508 131
504 063		 502 050
504 068		 12,5
-- 512 056 508 131 502 050
504 153		 10,0
512 036 -- 512 055 511 188 18,0
-- 512 034 512 056 511 188 15,5
Menší skladovací nároky - pro skladování v servisních vozech
-- 512 042 512 056 511 130 14,9
Dvoudílná teleskopická zemnící tyč
s bezpečnostní bajonetovou hlavou. Izolační tyč je vyrobena z polyesteru tvrzeného skelnými vlákny, která je vyplněna pryskyřicí. Bajonetová hlava a pouzdro posuvného teleskopického mechanismu jsou vyrobeny z nerez oceli. Robustní konstrukce minimalizuje možnosti poškození během používání, převozu a skladování tyče. 		Trojdílná teleskopická zemnící tyč

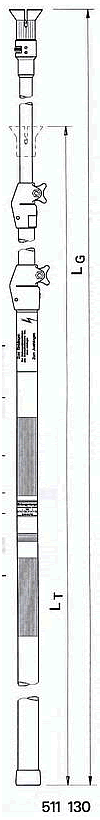

s bezpečnostní bajonetovou hlavou. Izolační tyč je vyrobena z polyesteru tvrzeného skelnými vlákny, která je vyplněna pryskyřicí. Vzhledem k celkové délce tyče je tato vhodná pro použití na servisních vozech.
Celková délka (Lg):   5,0 m
Transportní délka (Lt):  2,9 m
Hmotnost:  cca. 5,5 kg
Typové označení:  511 188
 Celková délka (Lg):   5,0 m
Transportní délka (Lt):  2,2 m
Hmotnost:  cca. 4,9 kg
Typové označení:  511 130

Zemnící a zkratovací souprava obsahuje:

Vodičovou svorku 507 088
se zkušebním hrotem, pro vodiče
Ø6-35 mm.

Propojovací zemnící lano 504 126
o průřezu 50 mm2, délky 4000 mm, vyrobeného z vysoce flexibilního Cu lana potaženého průhlednou a vodotěsnou izolací, vč. přechodu z lana na kabelové oko.
Zemnící svorku 507 057 s rukojetí
pro připojení na kulový čep Ø25 mm nebo plochý vodič do šířky 20 mm.

Váha:   cca. 10,5 kg
Typové označení:     512 197

Dvoudílná teleskopická zemnící tyč s bezpečnostní bajonetovou hlavou, izolační tyč je vyrobena z polyesteru tvrzeného skelnými vlákny, která je vyplněna pryskyřicí.
Celková délka (Lg):   3,5 m
Transportní délka (Lt):   1,9 m
Váha:     cca. 3,0 kg
Typové označení:     511 167
 Kulové pevné body dle výběru:
Ø koule:          25 mm
Šroub:          M16x47
Váha:          cca.0,40 kg
Typové označení:         598 239


Šroub:          M16x27 Váha:          cca.0,35 kg
Typové označení:          598 389


Multi zemnící svorka s můstkem obsahuje:

Můstek je vyroben z elektrolitické mědi, obsahuje 2 ks kulových bodů Ø25 mm, vše je spojeno přes můstek se zemnící svorkou pro připojení na kulový bod Ø25 mm
Multi zemnící svorka umožňuje připojení dvou jednopólových zkratů.
Váha:          cca. 1,75 kg
Typové označení:          515 130

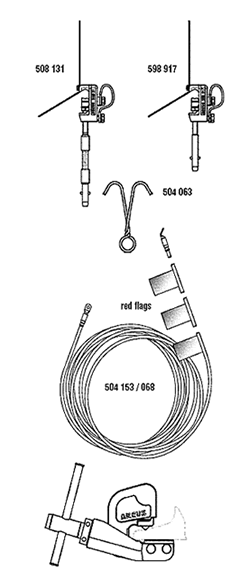

Kontaktní vodičové svorky pro trakční vedení
S opalovacími hroty z Cu plochého vodiče a přímým kabelovým propojením mezi tělem a přítlačným segmentem svorky.

Pro trakční vedení Ri 80-120 dle DIN 43141 a kruhové vodiče Ø10,6 do 13,2 mm.
Váha:          cca. 1,25 kg
Typové označení:
508 131 ohebná připojovací hřídel
598 917 s přímou připojovací hřídelí

Závěsný hák
Pro zavěšení zemnícího a zkratovacího Cu lana a tím zachování volného traťového profilu.
Váha:          cca. 0,2 kg
Typové označení:          504 063

Zemnící a zkratovací Cu lano
Vysoce ohebné Cu lano s vodotěsnou průhlednou izolací a odolností vůči UV záření a vlivům prostředí. Průřez 50 mm2 a délka 8,5 m. Kabelová oka jsou nalisovaná na obou koncích. Na laně jsou 3 výstražné červené praporky. V této délce neslouží pro zachování volného traťového profilu.
Váha:          cca. 5,4 kg
Typové označení:          504 153

Zemnící a zkratovací Cu lano
Jako výše, délka 12 m. V této délce slouží pro zachování volného traťového profilu.
Váha:          cca. 7,6 kg
Typové označení:          504 068

Zemnící svorka pro pojezdovou kolejnici
Kontaktní plocha s vroubkováním pro odstranění korozních vrstev. Pro pojezdové kolejnice typů S 49, S 54, S 64, UIC 60.
Váha:          cca. 3,4 kg
Typové označení:
502 050 s utahovací hřídelí
502 059 s utahovací ráčnou
