KULOVÉ PEVNÉ BODY

Pro vodiče a zemněné konstrukce

Výhody použití pevných bodů:

  • Přesně stanovené místo pro připojení vodičové nebo zemnící svorky zemnící a zkratovací soupravy.
  • Pevné spojení mezi svorkou a pevným bodem zajišťuje bezpečnost propojení v případech průchodu zkratových proudů.
  • Sférické hlavy kulových pevných bodů jsou obráběny z vysokou přesností.

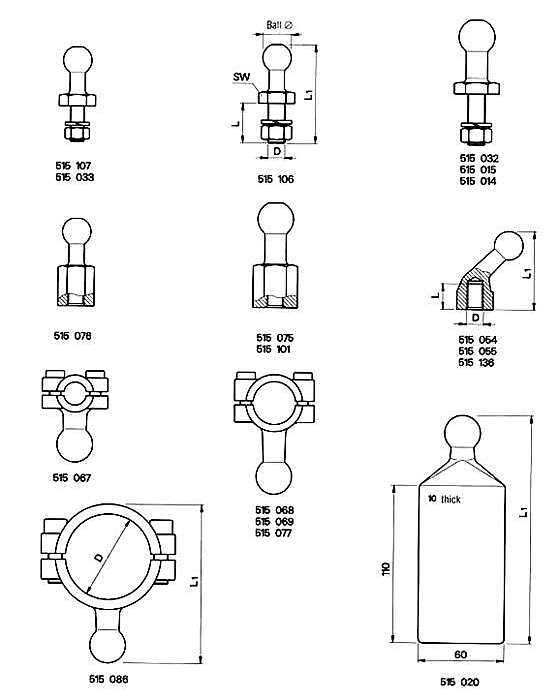

Konstrukce / typová označení:

Objednací číslo Koule - Ø
(mm)		 Ir/tr
(kA/s)		 Připojovací závit, resp. Ø vrtání (mm) Kotevní body Váha / kus
(cca. kg)
Délka závitu L Celková délka L1 SW
Kulový čep s vnějším závitem, maticí a pérovou podložkou
515 106 20 10/1 M 10 25 67 22 0,15
515 107 20 18,7/1 M 12 28 70 22 0,20
515 033 20 18,7/1 M 12 36 77 22 0,20
515 032 25 23,7/1 M 12 36 88 27 0,40
515 015 25 23,7/1 M 16 27 79 27 0,35
515 014 25 23,7/1 M 16 47 99 27 0,40
Kulový čep s vnitřním závitem ( bez šroubu )
515 076 20 18,7/1 M 12 18 62 22 0,20
515 075 25 23,7/1 M 12 18 74 27 0,35
515 101 25 23,7/1 M 16 24 77 27 0,35
Kulový čep odkloněný pod úhlem 45° s vnitřním závitem ( bez šroubu )
515 054 20 18,7/1 M 12 18 56 22 0,10
515 136 25 23,7/1 M 12 24 76 27 0,20
515 055 25 23,7/1 M 16 24 76 27 0,20
Kulový čep pro kruhové vodiče se spodním víčkem se dvěma upevňovacími šrouby
515 0671) 25 23,7/1 do Ø162) - 58 - 0,25
515 0681) 25 23,7/1 Ø 16-222) - 75 - 0,35
515 0691) 25 23,7/1 do Ø22-302) - 75 - 0,35
515 0771) 25 23,7/1 do Ø30-402) - 85 - 0,45
515 0861) 25 23,7/1 do Ø50-602) - 110 - 0,70
Kulový čep s připojovacím páskem pro ploché vodiče nebo kolejnice
515 020 25 23,7/1 pásek 60 x 10, délka: 110 mm - 0,75

1) Kulový čep z mědi F20, pozinkovaný
2) Při objednávce uveďte přesný průměr vodiče

Materiál:
Kulové pevné body jsou vyráběny z pocínované vysoce pevnostní slitiny mědi, matky a pérové podložky jsou z galvanizované oceli, šrouby z nerez oceli.

Zemnící můstek s kulovými pevnými body:
Můstek je určen pro připojení 3 zemnících svorek.
Můstek je osazen třemi kulovými pevnými body Ø 25 mm a jedněmi kulovými kleštěmi s plastovou rukojetí typ 509 060. Tyto kleště se připojují na kulový pevný bod na zemněné konstrukci o Ø 25 mm.
Zkratová odolnost:     23,7 kA/1s
Váha:                         2,25 kg
Typové označení:      515 134
