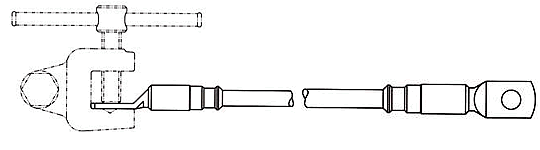

PRODLOUŽENÍ ZEMNÍCÍHO LANA, ZEMNÍCÍ SONDY

Pro použití na volných vedeních do 40,5 kV

Nouzové prodloužení zemnícího lana 3-pólové soupravy, není li prodlouženo při výrobě.

Typové označení Průřez (mm2) Váha v kg
504 121 25 3,5
504 122 35 5,0
504 123 50 6,6

Konstrukce:
Vysoce ohebné Cu lano potažené průhlednou izolací s nalisovanými kabelovými oky, která jsou taktéž potažena průhlednou izolací. Velikost otvoru v kabelovém oku na jedné straně umožňuje bezpečné propojení se zemnící svorkou 502 016. délka lan je standardně 10 m.

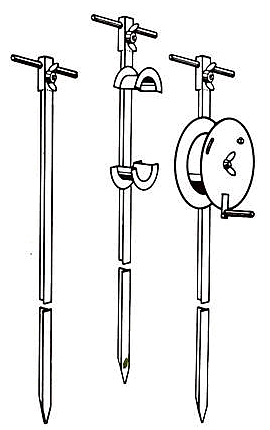

Zemnící sondy
Konstrukce:
Zemní sondy jsou vyrobeny z T-profilované oceli se zesílenou hlavou a držákem pro snadnější manipulaci. Hlava je vybavena křídlovou maticí pro připojení Cu lana.

Všechny části sondy jsou žárově zinkovány.
Typové označení Model Délka Váha v kg
616 015 Bez cívky 1,3 3,0
616 016 S cívkou pro navinutí lana 1,3 4,0
616 017 S bubnem pro navinutí lana 1,3 8,0
