PLASTOVÉ ZÁCHRANNÉ HÁKY

Pro rychlou a bezpečnou pomoc při zásahu elektrickým proudem


 Záchranný hák ve tvaru písmene S určený pro záchranu osob po úrazu elektrickým proudem.

Materiál:
Tvrzený Polyethylen-HD, vysoce teplotně stabilní s perfektní chemickou odolností.

Technická data:
Pro napětí:až do 60kV
Odolnost v krutu:800 N/sqmm
Odolnost v tahu:600 N/sqmm
Mechanická pevnost:15 N/sqmm
Požární odolnost:350°C
Použitelný při teplotách:od -50°C do + 70°C

1kV záchranný hák typu 509 048 se speciální stabilizační vrstvou proti UV záření je určen pro venkovní použití. Neskladovat však pod přímými slunečními paprsky.

Životnost:
Pro bezpečné použití by mělo po cca 10.letech dojít k výměně háků. Rok výroby je vyznačen na háku.

Háky pro napětí do 1kV
Délka: 1000mm Průměr: 25mm Barva: černá Typové značení: 509 048

Háky pro napětí nad 1kV
Délka: 1530mm Průměr: 35mm Barva: slonová kost Typové značení: 509 049

POJISTKOVÉ KLEŠTĚ VN

Pro jmenovitá napětí 10 - 30kV, "Nepoužívat za deště"

Pojistkové kleště jsou složeny z centrických čelistí ovládaných otáčením rukojeti pomocí šroubovacího mechanismu, tyče, ovládací rukojeti a PVC nákružku.

Díky této konstrukci nejsou požadovány zvýšené prostorové nároky na žádné straně kleští. Z tohoto důvodu vyhoví zejména při použití v omezených prostorových podmínkách.

Typ UN (kV) LH (mm) LI (mm)
515 007
514 007		 10-20 425 500
515 008
514 008		 10-30 400 525

Svorkový rozsah: 30 - 95mm
Váha / kus:         cca. 2kg

Materiál:
Hlava kleští z umělé hmoty, zesílené skelnými vlákny, barva černá.
Izolovaná tyč z polyesteru, zesíleného skelnými vlákny, barva žlutá.
Ochranný ruční nákružek, tvrdá guma, barva černá.
Nalepovací štítek z umělé hmoty, speciální potisk, barva žlutá.

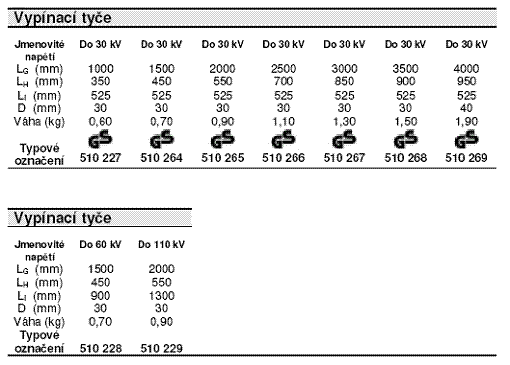

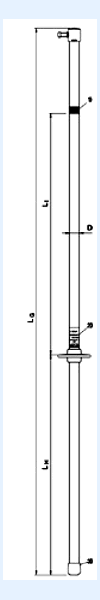

VYPÍNACÍ TYČE

Pro jmenovitá napětí 10 - 110kV, "Nepoužívat za deště"

Konstrukce a použité materiály:
Vypínací tyče odpovídají požadavkům DIN VDE 0681.
Ovládací tyč a vypínací hlava jsou vyrobeny z vysoce kvalitního plastu, tvrzeného skelnými vlákny.
Povrchová úprava žlutou speciální barvou zajišťuje odolnost vůči UV záření.
Černý PVC nákružek je vyroben z měkčeného plastu.
Tyč je kompletně vyplněna polyuretanovou pěnou.
Na spodní části tyče je PVC odnímatelná zátka.
Kompletní informace jsou speciální barvou tištěny na výrobní štítek.


Značka GS zaručuje prozkoušení výrobku akreditovanou zkušebnou.

VYPÍNACÍ TYČE S ODNÍMATELNOU VYPÍNACÍ HLAVOU

Pro jmenovitá napětí 420kV, "Nepoužívat za deště"

Konstrukce a použité materiály:
Vypínací tyče odpovídají požadavkům DIN VDE 0681.
Jsou osazeny klasickou bajonetovou hlavou a lze je také použít jako zemnící a ovládací tyče pro zkratovací soupravy.
Ovládací tyč a vypínací hlava jsou vyrobeny z vysoce kvalitního plastu, tvrzeného skelnými vlákny.
Povrchová úprava žlutou speciální barvou zajišťuje odolnost vůči UV záření.
Černý PVC nákružek je vyroben z měkčeného plastu.
Tyč je kompletně vyplněna polyuretanovou pěnou.
Na spodní části tyče je PVC odnímatelná zátka.
Kompletní informace jsou speciální barvou tištěny na výrobní štítek.

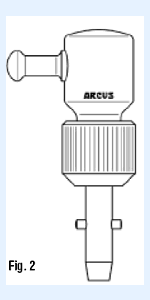

Hlava vypínací tyče:
Podle DIN 57 681 může být rychle zasazena a zašroubována do bajonetové hlavy zemnící ovládací tyče.


Materiál: Polyamid, tvrzený skelným vláknem, ovládací tyč vyrobena z polyesteru tvrzeným skelným vláknem.
Typ: 509 053
