TEPLEM SMRŠTITELNÉ PŘÍMÉ SPOJKY

se šroubovými spojovači do 1kV



PH/VM/S/Cu obsahují šroubové pocínované spojovače se šrouby bez trhací hlavy, jsou určeny pro spojování Al a Cu jader vodičů a lan.

PH/VM/TS/Cu obsahují šroubové pocínované spojovače se šrouby s trhací hlavou, jsou určeny pro spojování Al a Cu jader vodičů a lan.

PH/VM/TS obsahují šroubové spojovače s mechanickou povrchovou úpravou se šrouby s trhací hlavou, jsou určeny pro spojování Al jader vodičů
  • Univerzální spojka pro kabely a vedení do 1kV s izolací z PVC, PE, XLPE
  • Pro venkovní prostředí, pro použití v zemi, ve vodě, v instalačních kanálech atd.
  • Bezvadné elektrické vlastnosti
  • Podélná vodotěsnost
  • Značný rozsah průřezů, díky použití šroubovacích spojovačů
  • Odolnost vůči UV záření a chemikáliím
  • Skladovatelnost bez omezení

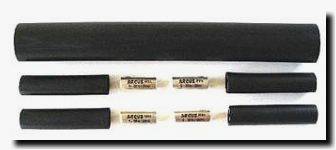

  • Spojka obsahuje 4ks mechanických šroubovacích spojovačů, 4ks žilových a jednu plášťovou trubici
  • Je možné dodat spojky s 5-ti a více spojovači
  • Spojka je dodávána jako komplet, zabalená v igelitové fólii


Typové označení spojky Pro průřezy
(mm2)		 Typ spojovače
PH/VM/S/Cu        2,5/16 2,5-16 198 392
PH/VM/S/Cu         10/35 10-35 298 100
PH/VM/TS/Cu       35/95 35-95 298 200
PH/VM/TS/Cu     70/150 75-150 209 090
PH/VM/TS         150/240 150-240 209 078
PH/VM/TS           70/240 3x150/240 + 1x70/150 209 078+209 090
PH/VM/TS         120/240 3x150/240+1x120/240 209 078*
     *1ks spojovače 209 078 v provedení pro menší průřezy

Typové označení spojky Vnější plášťová trubice Vnitřní žilové trubice
Rozměry v mm Počet ks v souboru Rozměry v mm Počet ks v souboru
L1 D1/D2 L1 D1/D2
PH/VM/S/Cu     2,5/16 330 34/9 1 100 17/3 4
PH/VM/S/Cu     10/35 400 45/12 1 125 17/3 4
PH/VM/TS/Cu    35/95 500 80/25 1 200 34/9 4
PH/VM/TS/Cu    70/150 750 105/30 1 240 45/12 4
PH/VM/TS        150/240 750 105/30 1 240 45/12 4

L1 - délka trubice
D1/D2 - průměr trubice před smrštěním / po smrštění
